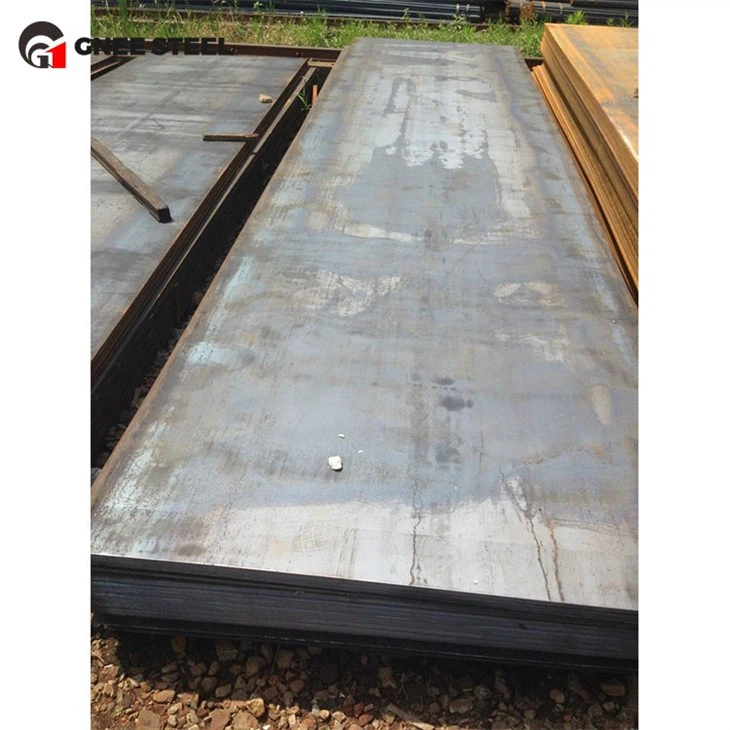

EN 10137 Staalplaat met hoge sterkte

EN 10137 Stalen plaat met hoge sterkte

---



Als een vooraanstaande mondialeEN 10137 Stalen plaat met hoge sterktefabrikant en leverancier,GNEE STAALis gespecialiseerd in het leveren van hoogwaardige constructiematerialen- die voldoen aan de strenge eisen van moderne techniek. Met ruim 18 jaar expertise in de staalindustrie is onze fabriek uitgerust om te leverenGehard en gehard staalplaatdat de perfecte balans biedt tussen gewichtsvermindering en extreme duurzaamheid. Of u nu enorme kranen, offshore-platforms of mijnbouwmachines bouwt, GNEE STEEL is uw vertrouwde partner voor materiaaloplossingen met een hoog rendement.







DeEN 10137 Stalen plaat met hoge sterktenorm (in het bijzonder EN 10137-2) regelt de technische leveringsvoorwaarden voor constructiestaal met hoge rekgrens in afgeschrikte en getemperde toestand. Deze platen zijn ontworpen om uitzonderlijke mechanische eigenschappen te bieden die standaard koolstofstaal niet kan evenaren. Door te gebruikenStaal met hoge treksterktekunnen ingenieurs lichtere constructies ontwerpen zonder concessies te doen aan de veiligheid of structurele integriteit.



Bij GNEE STEEL omvat ons productieproces het verwarmen van het staal tot een specifieke temperatuur en het vervolgens snel afkoelen (quenchen), gevolgd door opnieuw verwarmen (temperen) om de gewenste taaiheid te bereiken. Dit maakt onzeEN 10137 stalen platenideaal voor omgevingen waar hoge stress en lage temperaturen een constante factor zijn.





1.8904 S550Q	1.8906 S460QL
1.8908 S460Q	1.8909 S500QL
1.8914 S620Q	1.8916 S460QL1
1.8924 S500Q	1.8925S890QL1
1.8926 S550QL	1.8927 S620QL
1.8928 S690QL	1.8931 S690Q
1.8933 S960QL	1.8940 S890Q
1.8941 S960Q	1.8983 S890QL
1.8984 S500QL1	1.8986 S550QL1
1.8987S620QL1	1.8988 S690QL1





Binnen deEN 10137 Stalen plaat met hoge sterktefamilie onderscheiden verschillende kwaliteiten zich door hun veelzijdigheid en prestaties. GNEE STEEL houdt een enorme voorraad van deze kwaliteiten bij om een ​​snelle doorlooptijd voor onze wereldwijde klantenkring te garanderen.



• S460QL:Deze kwaliteit biedt een minimale vloeigrens van 460 MPa. Het wordt veel gebruikt in bruggenbouw en zware voertuigframes waar een stap hoger dan standaard S355-staal vereist is.



• S690QL:Misschien wel de meest "beroemde" kwaliteit in deze categorie, S690QL, biedt een minimale vloeigrens van 690 MPa. Het is de beste keuze voor mobiele kranen, hijsapparatuur en hoogbouwfunderingen-.



• S890QL en S960QL:Voor de meest extreme technische uitdagingen zorgen deze ultra{0}}hoge- kwaliteiten voor aanzienlijke gewichtsbesparingen in gespecialiseerde machines en ondersteuningsapparatuur voor de lucht- en ruimtevaart.



Door GNEE als uwleverancier van stalen platen met hoge sterkte, krijgt u toegang tot materialen die zijn getest op slagvastheid bij lage-temperaturen (vaak tot -40 graden of -60 graden), waardoor betrouwbaarheid in arctische omstandigheden of op grote hoogte wordt gegarandeerd.





Vloeigrens (σs) Wanneer de spanning in EN 10137-2 of een proefstuk de elastische trekgrens overschrijdt, zal EN 10137-2 of het proefstuk aanzienlijke plastische vervorming blijven ondergaan, zelfs als de spanning niet toeneemt. Dit fenomeen wordt meegeven genoemd, en de waarde van de minimale spanning waarbij meegeven optreedt, wordt het vloeipunt genoemd.



Treksterkte (σb): EN 10137-2 De maximale spanning vanaf het begin van het uitrekken tot het moment van scheuren. Het geeft EN 10137-2 het vermogen aan om breuk te weerstaan.



Rek (δs): Het percentage plastische rek ten opzichte van de oorspronkelijke lengte van het monster wordt rek genoemd.



Vloeisterkteverhouding (σs/σb): EN 10137-2 De verhouding tussen het vloeigrens (vloeigrens) en de treksterkte wordt de vloeigrensverhouding genoemd. Hoe groter de vloeigrensverhouding, hoe groter de betrouwbaarheid van het structurele onderdeel.



Hardheid: Hardheid is het vermogen van EN 10137-2 om te voorkomen dat harde voorwerpen in het oppervlak worden gedrukt. Hoe hoger de hardheid, hoe beter de slijtvastheid.



Technische parameters van EN 10137 staalplaten



Cijfer	Opbrengststerkte (min MPa)	Treksterkte (MPa)	Verlenging (min %)	Impactenergie (Charpy-V)
S460QL	460	550 - 720	17	30J bij -40 graden
S500QL	500	590 - 770	16	30J bij -40 graden
S550QL	550	640 - 820	16	30J bij -40 graden
S620QL	620	700 - 890	14	30J bij -40 graden
S690QL	690	770 - 940	14	30J bij -40 graden
S890QL	890	940 - 1100	11	30J bij -40 graden
S960QL	960	980 - 1150	10	30J bij -40 graden





Temperatuur ( rang )	Elasticiteitsmodulus (GPa)	Gemiddelde thermische uitzettingscoëfficiënt 10-6/(graad) tussen 20(graad) en	Thermische geleidbaarheid (W/m · graad)	Specifieke thermische capaciteit (J/kg · graad)	Specifieke elektrische weerstand (Ωmm²/m)	Dikte (kg/dm³)	Poisson-coëfficiënt, ν
32	-	-			0.41	-
887	512	-	42.3	213		-
598	-	11	23.2			433	121

















Wij garanderen de kwaliteit en kwantiteit van EN 10137 hogesterktestaalplaten. Wilt u meer informatie, neem dan contact met ons op!



Vertrouwend op veel eersteklas apparatuur, zoals een CNC-schaarmachine, een kantbankmachine, een richtmachine, een rolbuigmachine, een platte staafmachine, een ontbraammachine enz., kon GNEE STEEL verschillende half-producten en uitgebreide vormdiensten aan klanten leveren.



GNEE STAALVERWERKING

1.CTL & SL-SERVICE (141 SETS)

Momenteel heeft GNEE STEEL veel geavanceerde CTL/SL-apparatuur geïmporteerd uit Italië en Korea en kan op maat gemaakte CTL/SL-diensten leveren, van koudgewalst roestvrij staal en koolstofstaal tot warmgewalst roestvrij staal en koolstofstaal, evenals strips en ultra-brede platen.

CTL-FACILITEITEN
Maximale lengte: 16500 mm

Maximale breedte: 2200 mm

Maximale dikte: 25,4 mm

Maximale opbrengststerkte: 1500 MPa
SL-FACILITEITEN

Maximale breedte: 2200 mm

Maximale dikte: 18 mm

Maximale spleethoeveelheid: 31

Maximale opbrengststerkte: 1200 MPa



2.SNIJSERVICE

GNEE STEEL importeerde veel geavanceerde snijmachines uit Duitsland, Zweden, Amerika en Japan, waaronder plasmasnijmachines, waterstraalsnijmachines, lasersnijmachines, vlamsnijmachines en zaagmachines. Om aan de uiteenlopende behoeften van klanten te voldoen, past GNEE STEEL ook nestwerkende multi-snijmethoden en intensieve productie toe om de productiecapaciteit te verbeteren en kosten voor de klanten te besparen.

Lasersnijmachine

Maximale snijlengte: 40.000 mm

Maximale breedte: 4.600 mm
Maximale dikte: 100 mm



Vlam snijmachine

Maximale snijlengte: 40.000 mm

Maximale breedte: 8.000 mm
Maximale dikte: 500 mm

Plasmasnijmachine

Maximale snijlengte: 30.000 mm

Maximale breedte: 5.000 mm
Maximale dikte: 100 mm



Water-jetsnijden

Maximale snijlengte: 12.000 mm

Maximale breedte: 4.010 mm
Maximale dikte: 250 mm

3. VORMENDE DIENST

Stalen plaat rollen buigen
Maximale roldikte: tot 200 mm
Maximale breedte: 4200 mm



Automatische buigmachine-Druk op de rem
Maximaal buigvermogen:3000Ton
Maximale buiglengte:15.000 mm

Expert in het buigen van hoog-sterkte en slijtvast-staal





Ponsmachine

Maximale breedte: 3.070 mm
Maximale dikte: 8 mm

Maximale druk: 250t

BEVELINGSERVICE

Het GNEE STEEL afschuiningsplatform beschikt over een randfreesmachine, een kantenschaafmachine, een vlam-/plasmagroefsnijmachine, een vlamgroefsnijrobot, een desktop-afschuinmachine, een portaalschaaf en andere geavanceerde apparatuur om klanten te voorzien van prefabricagediensten voor onderdelen, dagelijkse verwerking van V--type, Y--type, X--type en U--type groeven, en daaropvolgende processen zoals lassen en assembleren van producten te garanderen.



Frezen:
Maximale snijlengte: 18.000 mm

Maximale breedte: 4500 mm
Maximale dikte: 120 mm





Afschuining:
Maximale lengte: 16.000 mm

Maximale dikte: 80 mm

BEWERKINGSSERVICE

GNEE STEEL is eigenaar van een CNC-portal--type boor- en freesmachine, CNC-vloer--type boor- en freesmachine, verticale precisie 5--assige freesmachine, portaal-type schaafmachine, verticale draaibank, cilindische slijpmachine, hydraulische schaafmachine en CNC-draaibank en kan zorgen voor een fijne bewerking van grote reserveonderdelen en structurele onderdelen voor klanten.

Gantry-type boor- en freesbewerkingscentrum

Maximale lengte: 48000 mm

Maximale breedte: 12500 mm
Maximale hoogte: 8000 mm

Maximale diameter: 10500 mm

Apparatuur voor het boren van diepe- gaten
Maximale boordiepte: 1.100 mm
Maximale boringdiameter: φ80 mm
Maximale diameter: φ4.500 mm

MMulti-gatenboorapparatuur

Maximale lengte: 13.000 mm
Maximale breedte: 10.000 mm
Maximale boringdiameter: φ105 mm
Maximale boordiepte: 250 mm

Vloerboor- en freesmachine
Maximale lengte: 24.000 mm
Maximale hoogte: 8.000 mm
Afmetingen draaitafel: 9x5m

Verticale draaibank

Maximale hoogte: 6.000 mm

Maximale diameter: φ22,00 mm

Geautomatiseerde randfreesmachine

De geautomatiseerde kantenfreesmachine is een toonaangevend product op het gebied van zware- freesapparatuur. Het wordt voornamelijk gebruikt voor het voorbereiden van lasgroeven (afschuinen) op groot-platen van roestvrij staal, koolstofstaal en speciale staalsoorten. Hij kan platen verwerken met een maximale dikte tot 90 mm, een lengte van 16 meter en een breedte van 4 meter.



Hij is uitgerust met dubbele freesunits en een volautomatisch wisselsysteem voor de freeskop, waardoor automatisch afschuinen aan 4 kanten mogelijk is. Het opvallende kenmerk is de profileertechnologie die wordt gebruikt bij het frezen van golvende platen en onregelmatig gevormde producten, die een absolute consistentie van de groef na het frezen garandeert.



Met behulp van speciaal ontworpen freeskoppen kan het zeer moeilijke en complexe groefprofielen in één enkele doorgang uitvoeren.



Materialen:Gewoon koolstofstaal, drukvatstaal, slijtvast-staal, hoog-staal, roestvrij staal, legeringen op basis van nikkel-, enz.
Breedte:1200 - 4200 mm
Lengte:5800 - 16000 mm
Dikte:5 - 90 mm
Gewicht:Tot 35 ton



Deze kantenfreesmachine is 's werelds beste geautomatiseerde afschuinfreesapparatuur. Met zijn uitstekende structurele ontwerp en geavanceerde data-algoritmen bereikt het volledige automatisering van plaatdetectie tot het daadwerkelijke freesproces, waardoor de verwerkingsefficiëntie aanzienlijk wordt verbeterd en tegelijkertijd een hoge precisie wordt gegarandeerd.



• Verwerkingsnauwkeurigheid

Lengtenauwkeurigheid:±1 mm wanneer L < 10 m; ±2 mm wanneer L > 10 m;

Breedtenauwkeurigheid:±1mm;

Diagonale nauwkeurigheid:±2 mm;

Nauwkeurigheid wortelvlak (stompe rand):±1 mm voor Y-groeven; +0.5mm voor X-groeven.

• Verwerkingsefficiëntie

De verwerkingsefficiëntie is meer dan 10 keer zo hoog als die van conventionele randfrees- of randschaafapparatuur.

WARMTEBEHANDELING

Warmtebehandelingsoven
Maximale ovengrootte: 36x12x13,5m
Max. nominale temperatuur: 1100 graden
Maximale laadcapaciteit: 800 ton

Warmtebehandeling van drukvaten
Warmtebehandeling van mijnbouwapparatuur
Warmtebehandeling van buisplaat
Warmtebehandeling van de kop van het drukvat





GNEE STEEL neemt momenteel deel aan deaanbestedingsfase van een project voor een volledige ammoniakopslagtank van 100.000 m³, die hoogwaardige stalen platen-levert voor kritische tankcomponenten. Vanwege de corrosieve aard van ammoniak en het risico ervanAmmoniak spanningscorrosiescheuren (SCC), vereist het project strikte metallurgische controle van materialen volgensEN 10028-3-normen.



Een van de belangrijkste technische vereisten van dit project is destrikte beperking van de werkelijke vloeigrens (Re)voor alle materialen van NL2-kwaliteit. Om SCC-risico's in ammoniakopslagomgevingen te voorkomen, zijn dede werkelijke vloeigrens mag niet hoger zijn dan 390 MPa, ongeacht de nominale waarden gespecificeerd in het standaard- of plaatdiktebereik. Deze eis stelt hogere eisen aan de controle van het staalproductieproces, de stabiliteit van de warmtebehandeling en het testen van materialen.



Ruwe platen van hoog{0}}staal, klaar voor de productie van 100.000 m³ ammoniakopslagtanks met volledige omsluiting



Projectmaterialen en technische vereisten



Het project maakt voornamelijk gebruik vanP355NL2 en P275NL2 genormaliseerde stalen drukvatplaten, die op grote schaal worden toegepast in opslagtanks bij lage- temperaturen vanwege hun uitstekende taaiheid en lasbaarheid.



De belangrijkste technische specificaties zijn onder meer:

• Materiaalkwaliteiten:P355NL2 en P275NL2 (genormaliseerd)
• Opbrengststerkte:Standaard minimum / maximum beperkt tot390 MPa
• Hardheid:Minder dan of gelijk aan 225 HBW in basismateriaal
• Impacttesten:Charpy-V-notch-test bij-50 graden, minimaal 27J
• Certificering:EN 102043.1 certificaat, met optioneel3.2 certificering



Deze strenge eisen zorgen ervoor dat de stalen platen stabiele mechanische eigenschappen behouden en een hoge weerstand bieden tegen door ammoniak-geïnduceerde spanningscorrosie tijdens langdurig gebruik-.



Precisiewalsen en vormen van staalplaten tot gebogen profielen voor de ammoniakopslagtank van 100.000 m³.



Projectplaathoeveelheden en dikteverdeling



De totale staalvraag voor dit ammoniakopslagtankproject bedraagt ​​enkele duizenden tonnen, voornamelijk verdeeld over verschillende tanksecties:



P355NL2 – Binnen- en buitentankschaalplaten

• Lagere schaalcursussen:50 mm dikte – ongeveer. 2.000 ton
• Middelgrote cursussen:25 mm dikte – ongeveer. 1.400 ton
• Bovenschaalcursussen:10 mm dikte – ongeveer. 500 ton



P275NL2 – Tankbodemplaten

• Dikte:10–15 mm – ongeveer. 750 ton



P275NL2 – Hangende dakconstructie

• Dikte:5–8 mm – ongeveer. 180 ton



S275JR – Buitendak (omgevingsstructuur)

• Dikte:10 mm – ongeveer. 450 ton



Om de efficiëntie van de tankfabricage te verbeteren en omtreklassen te verminderen, vereist het project ookbrede stalen platenom lasverbindingen te minimaliseren, wat het potentiële risico op SCC onder ammoniakomstandigheden helpt verminderen.



Gevormde stalen segmenten die ter bescherming zijn omwikkeld en in rekken zijn geplaatst, klaar voor montage van een ammoniakopslagtank van 100.000 m³.



GNEE STEEL biedt hoog-precieze oplossingen voor het walsen van stalen platen en het vervaardigen van cilinders voor tankfabrikanten over de hele wereld.Stuur ons uw plaatspecificaties of fabricagetekeningen voor een snelle offerte.

Vraag een offerte aan



TYPE	CIJFER	SPECIFICATIES
Koolstofstaal / laaggelegeerde spoel	Q235A/B/C/D/Q355B(Q345B)/C/D/E/SS400/SAPH400-C/ASTMA283Grade C	0,7~2,0*1250/1500mm*C 2,3~19,5*1250/1500/1800/2000mm*C
Middelzware plaat	Q235B/Q355B(Q345B)/C/D/E	6,0-200x150mm-4000mmxL
Vaartuigplaat	Q245R/Q345R/HP295/SA516MGR485/SA516GR70/P355NL2/P275NL2/ S275JR//SPV490/ASTM A537 Klasse 1/Klasse 2	2,5-120x1500mm-3000mmxL
Staal met hoge sterkte	510L/610L/700L/750L/BS600MCK4/BS700MCK2/BS700MCK4/ BS960E/BWELDY700QL2/L4/BWELDY960QL4/HG60D/70D/785D/ Q460D/Q550D/690D/690E/TQ600MCD/TQ700MCD/S700MCD/ WYS600/700/STRENX700MCE/Q490E/Q490D	1,2-60x 1500mm-2500mmxL
Patroonstaal	HQ235A|B	1,2-60x 1500mm-2500mmxL
Slijtvast-weerstand Staal	NM360/400/450/500/NM300TP/400TP/450TP/ ABREX400/450/500/B-HARD450XKY/ CREUSABRO4800/8000/EH C400LE/450LE/500LE/ HADOX450/500	3,0-50x1250mm-3300mmxL
Koudgewalste spoel	DC01/RECC/REDT/SPCC/ST12	0,5-3,0x1250mm-1500mmxC
Gegalvaniseerde plaat	DC51D+AZ/DC51D+Z/DX51D+Z/SGH340+Z275/Z275/Z120/S350GD+ZM275	0,45-3,0x1250mm-1500mmxC
Ingelegde spoel	DD11/SPHC	2,0-6,0x1500xC

Materiaal- en oppervlaktespecificaties van roestvrij staal

TYPE	CIJFER	DIKTE	OPPERVLAK
Austenitisch	304/304H/304L/304J1	0,25-150 mm	2B/BA/NO.4/8K/SB/HL/NO.1
Austenitisch	321	0,4-80 mm	2B/BA/NO.4/8K/SB/HL/NO.1
Austenitisch	316/316L/317L/316Ti	0,3-80 mm	2B/BA/NO.4/8K/SB/HL/NO.1
Austenitisch	201(J1/J2/J5)	0,35-12 mm	2B/NR.1/1D
Ferriet	430	0,4-3,0 mm	2B/BA/NO.4/8K/SB/HL
Ultrapuur ferriet	443	0,4-2,0 mm	2B
Ultrapuur ferriet	436L/439/444/441	0,5-3,0 mm	2B/2D

Speciale legering op staal/nikkelbasis

TYPE	CIJFER	RANG (ASTM)	GRADE (NL)	DIKTE
Hitte-bestendig staal	309S	S30908	1.4833	0,5-40 mm
Hitte-bestendig staal	310S	S31008	1.4845	0,5-40 mm
Duplex roestvrij staal	2101	S32101	1.4162	1,5-50 mm
Duplex roestvrij staal	2304	S32304	1.4362	3,0-50 mm
Duplex roestvrij staal	2205	S32205/S31803	1.4462	0,5-60 mm
Duplex roestvrij staal	2507	S32750	1.4410	1,0-60 mm
Superaustenitisch-Staal	904L	N08904	1.4539	0,6-50 mm
Superaustenitisch-Staal	254SMO	S31254	1.4547	0,5-50 mm
Superaustenitisch-Staal	1.4529	N08926	1.4529	0,5-50 mm
Superaustenitisch-Staal	AL-6XN	N08367	1.4478	0,5-50 mm
Nikkelbasislegering	Legering 31	N08031	1.4562	1,0-50 mm
Nikkelbasislegering	800	N08800	1.4876	0,8-50 mm
Nikkelbasislegering	800H	N08810	1.4958	0,8-50 mm
Nikkelbasislegering	800HT	N08811	1.4959	0,8-50 mm
Nikkelbasislegering	Legering 28	N08028	1.4563	1,0-20 mm
Nikkelbasislegering	Legering 20	N08020	2.4660	1,0-20 mm
Nikkelbasislegering	825	N08825	2.4858	0,8-40 mm
Nikkelbasislegering	C276	N10276	2.4819	0,5-50 mm
Nikkelbasislegering	C22	N06022	2.4602	1,0-50 mm
Nikkelbasislegering	625	N06625	2.4856	0,8-20 mm
Nikkelbasislegering	400	N04400	2.4360	1,0-20 mm
Nikkelbasislegering	600	N06600	2.4816	1,0-50 mm
Nikkelbasislegering	Zuiver Ni201	N02201	2.4061	0,5-20 mm
Titanium	TA1	Gr.1	Klasse 1	0,5-50 mm
Titanium	TA2	Gr.2	Klasse 2	0,5-50 mm
